Аппарат для смешивания образцов зерна БИС-1

Аппарат для смешивания образцов зерна​ БИС-1

Аппарат для смешивания образцов зерна (делитель зерна) БИС-1 предназначен для смешивания образца зерна и выделения из него навесок по ранее заданной массе в 25, 50 и 100 г, для выделения части образца пропорционально весу зерна.

Применяется на элеваторах, хлебоприемных предприятиях и мельзаводах.

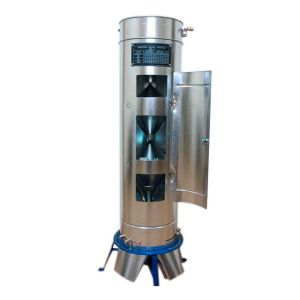

БИС-1 представляет собой металлический цилиндр диаметром 250 мм, в котором функционально различают три части.
Верхняя часть имеет приемную воронку вместимостью, примерно, 4,5 кг. зерна, с отверстием внизу конуса, которое может открываться с помощью шарового затвора и рукоятки (рычага).
Вторая часть, расположенная под воронкой, состоит из двух делительно-смешивающих устройств, размещенных одно над другим. Каждое из устройств состоит из конуса и воронки, соединенных вместе. Зерно, рассыпавшись по поверхности конуса, перемещается и, достигнув его основания, через отверстия попадает в соединенную с конусом воронку. Из нее зерно высыпается на второе делительно-смешивающее устройство, снова перемешивается. Воронка второго устройства имеет отводной патрубок, через который из делителя выводится половина пробы, направляемая для определения натуры.
Нижняя (третья) часть прибора представляет собой еще одно делительно-смешивающее устройство. В него также входят конус и воронка, но уже с двумя выходными каналами. Каждый канал снабжен подвижной заслонкой для изменения величины сечения отверстия, вырезанного в нижней части воронки, позволяющей регулировать количество отделяемого зерна.

Для регулирования величины выделяемых навесок в верхней части корпуса укреплена цифровая шкала делительных секторов устройств.

Технические характеристики:
